拆解报告：Redmi红米27寸4K液晶显示器RMMNT27NU(2)
【作者】网站采编
【关键词】
【摘要】:LLC变压器采用EE50磁芯。 电源PCB低压侧焊接一颗MOS管，用于控制24V输出。 输出滤波电容来自丰宾，PH系列固态电容，规格为100μF 35V。 一颗存储器来自Giga

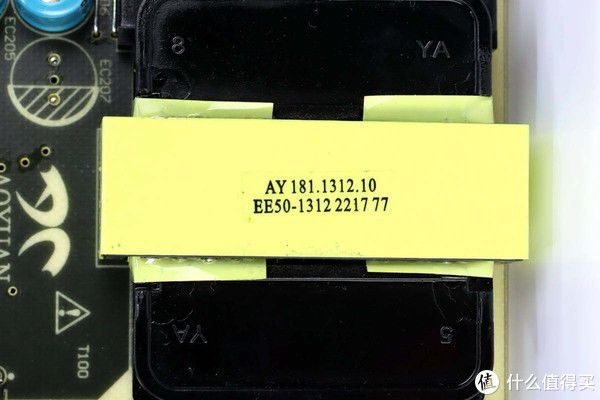

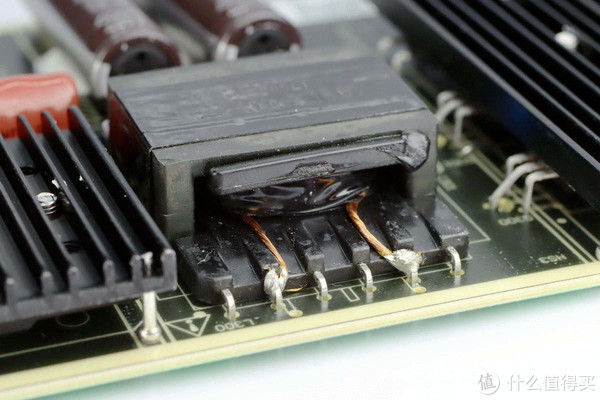

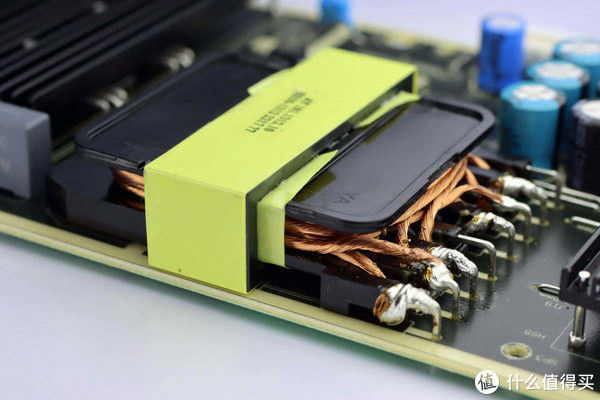

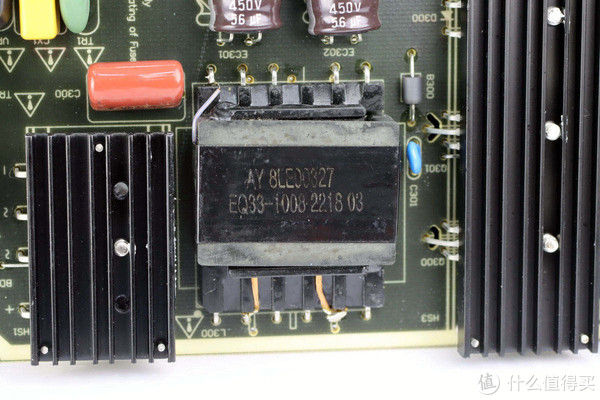

LLC变压器采用EE50磁芯。

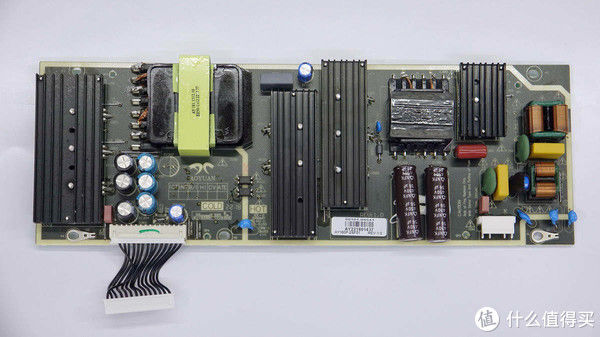

电源PCB低压侧焊接一颗MOS管，用于控制24V输出。

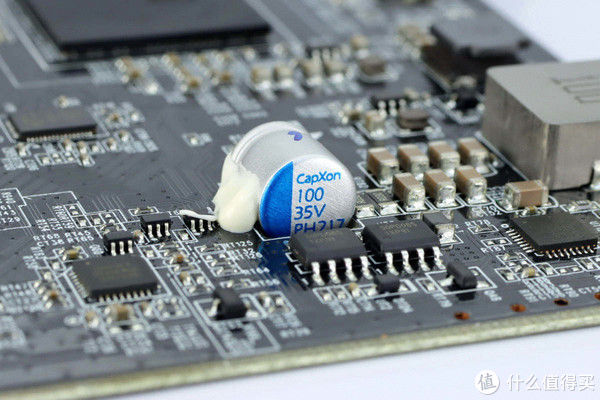

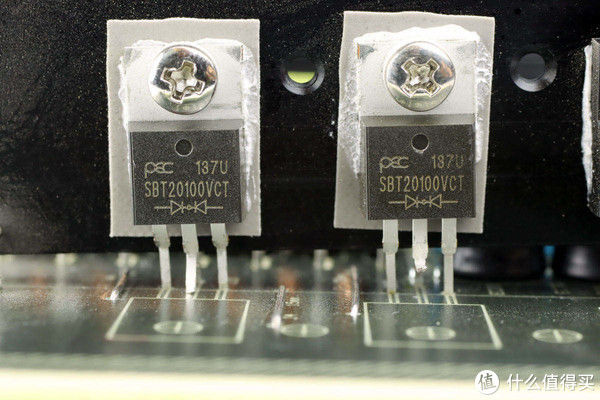

输出滤波电容来自丰宾，PH系列固态电容，规格为100μF 35V。
一颗存储器来自GigaDevice兆易创新，用于存储屏幕信息。

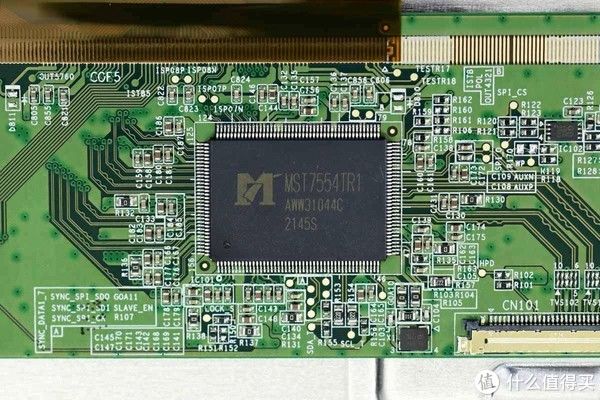

连接屏幕的排线接口。

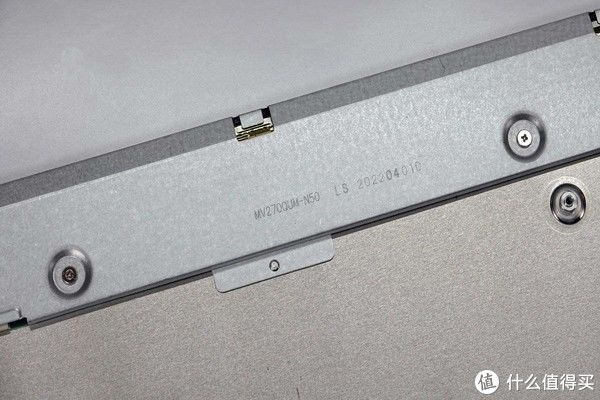

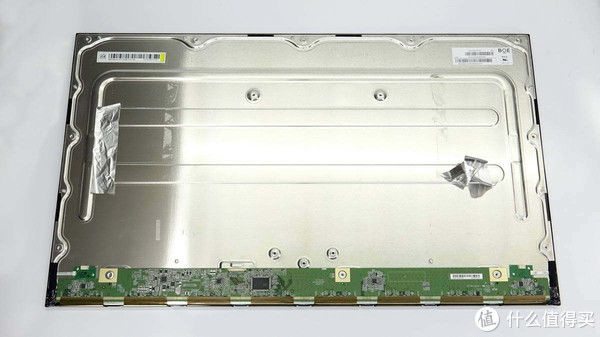

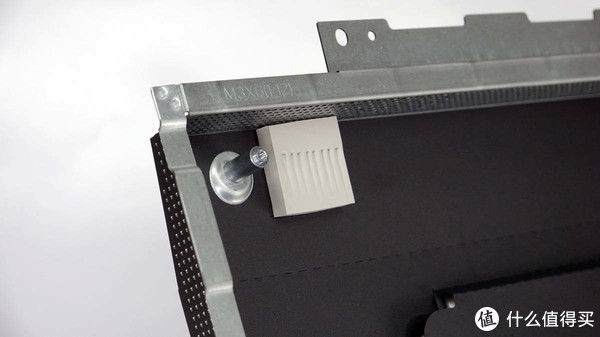

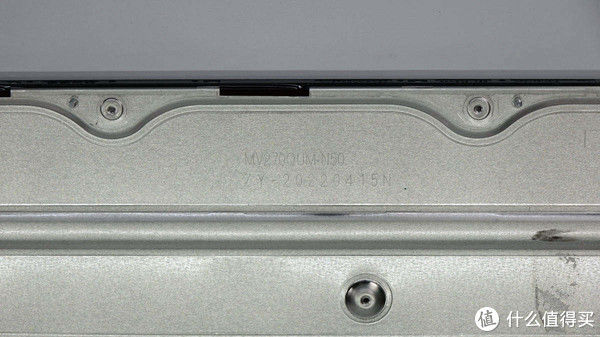

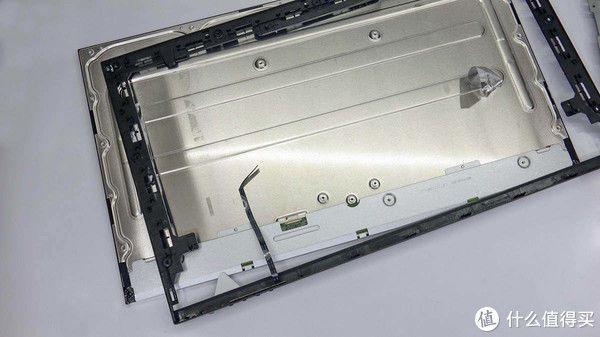

屏幕铁壳上型号与标签一致。
下方有电源线插口、USB-C口、DP口，两个HDMI口，两个USB口以及3.5mm耳机插口，接口旁都印有相对应的区别标识，方便用户使用。
红米27寸4K显示器全部东西一览，包括显示器、支撑杆、底座、CC线、HDMI线、电源线、说明书等，显示器需要自行组装，不过根据说明书来操作很简单。
第二级共模电感特写，采用扁铜线绕制。

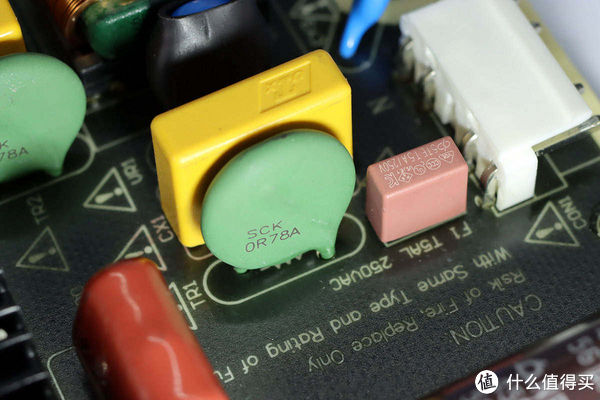

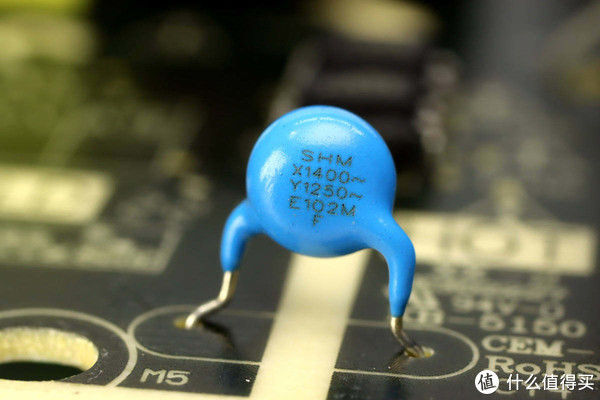

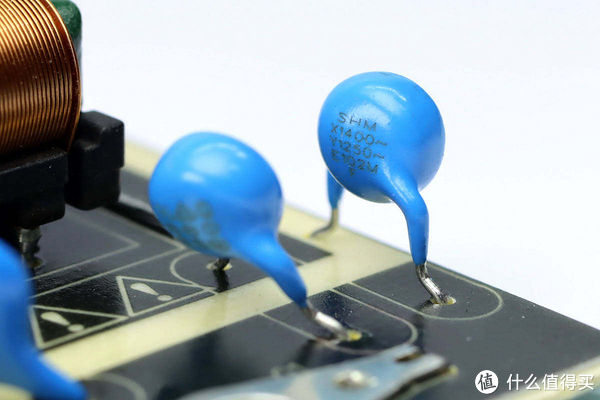

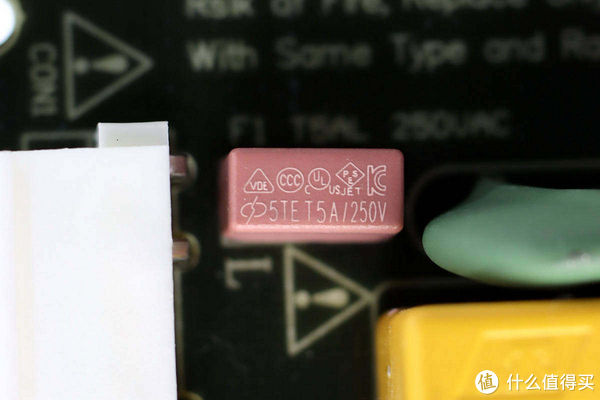

电源输入接口特写，焊接两颗固态电容用于滤波。

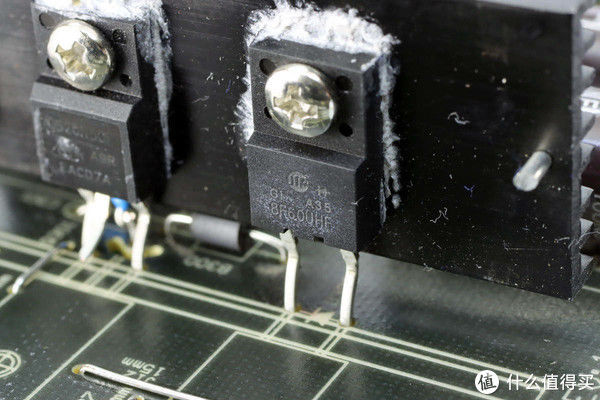

PFC升压整流管来自吉林华微，是一颗8A 600V的快恢复二极管。

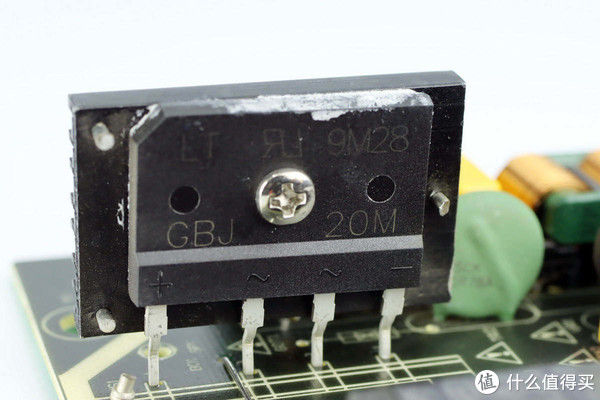

整流桥型号为GBJ20M，规格20A 1000V，螺丝固定到散热片上散热。
在散热片下面固定两颗并联的升压开关管和PFC整流管，涂有硅脂导热，螺丝固定。

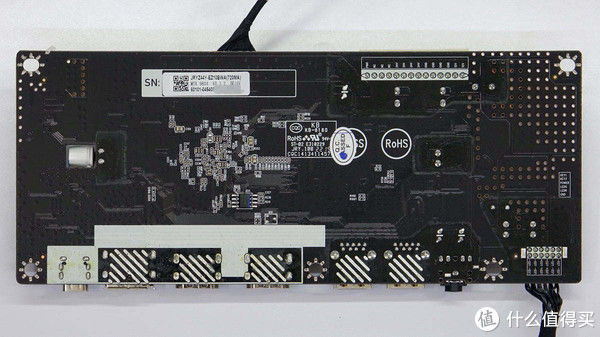

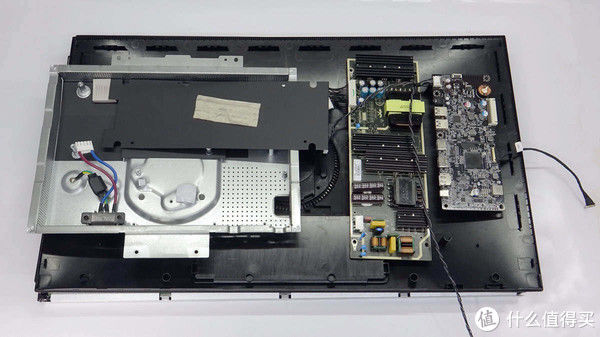

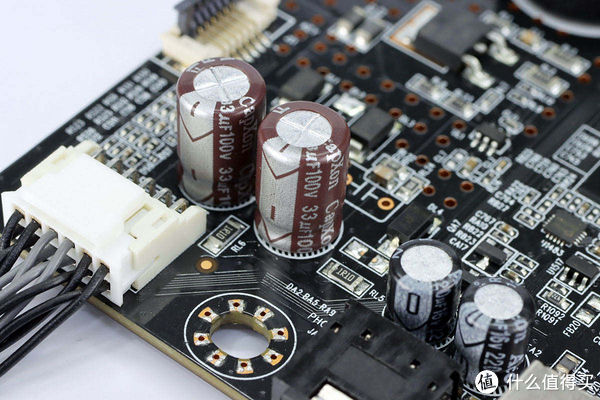

接下来是显示器主控板的解析，其中电源板输出为主控板供电，主控板进行背光升压和PD快充输出，信号处理等功能。

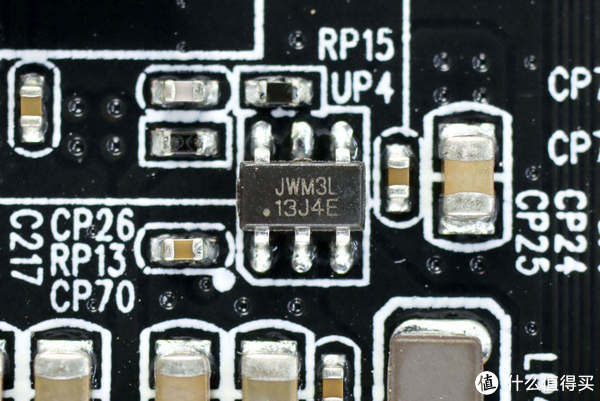

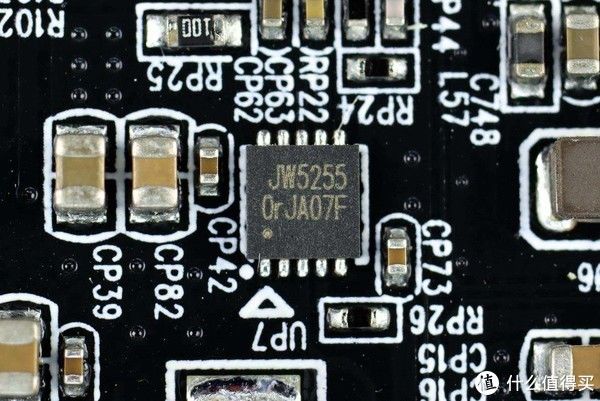

杰华特丝印JWM3L的IC。

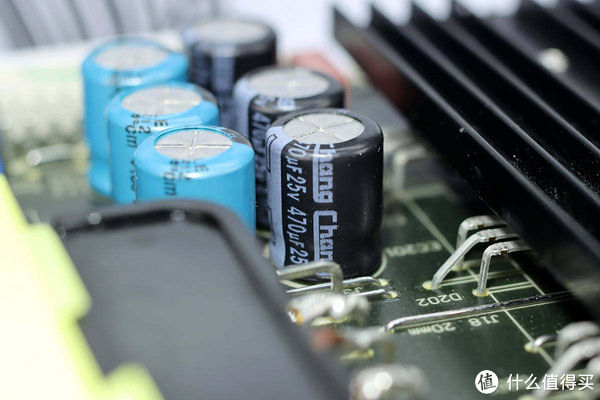

对应24V输出的滤波电容，来自华威，规格为330μF 35V，三颗并联。

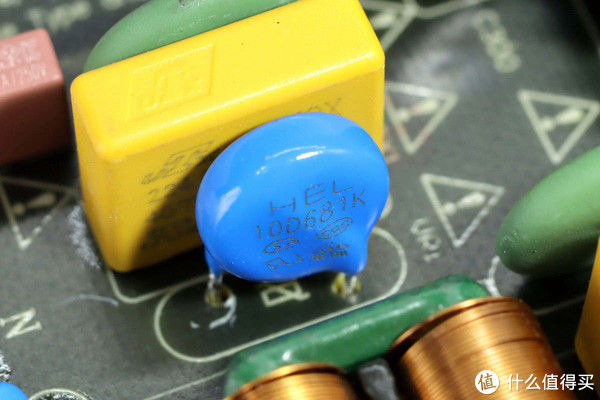

另一颗X2安规电容容量为0.22μF。

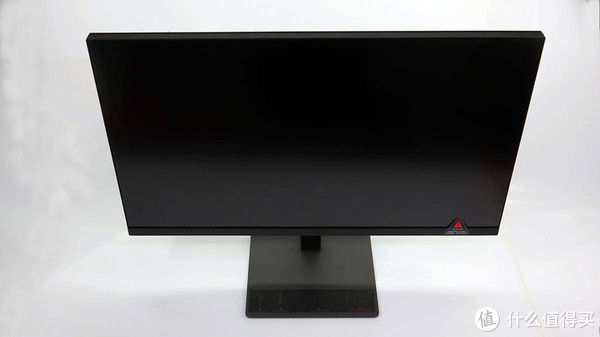

红米推出的这款27寸4K显示器支持两个HDMI输入，一个DP输入，还支持USB-C视频输入和充电输出，不仅可以用于连接台式机办公使用，也可以直接连接笔记本，显示器还具有USB-A接口，能够扩展笔记本USB-A接口，可用于数据传输及连接外设，使用非常方便。

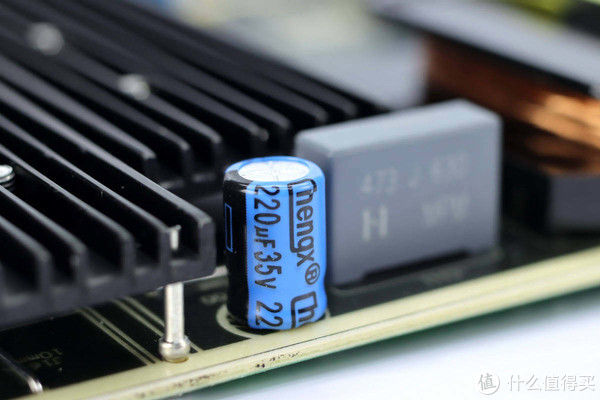

为主控芯片供电的电解电容，来自承兴，规格为220μF 35V。

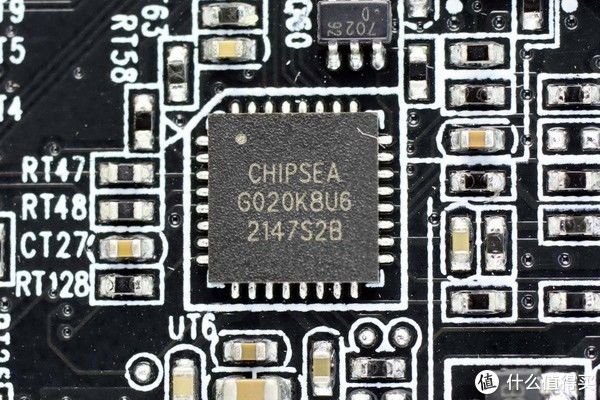

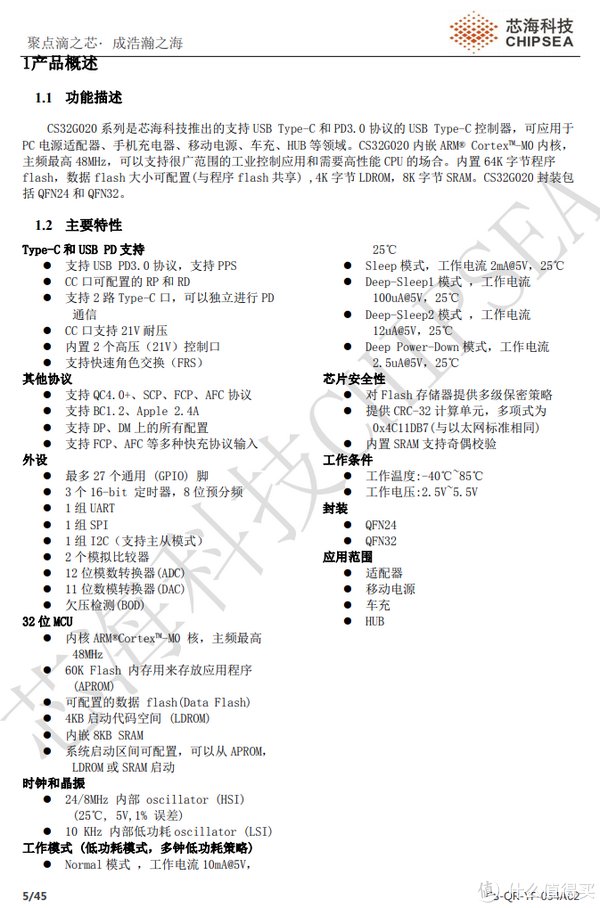

充电头网了解到，芯海科技的产品还被闪极100W超级移动电源、绿联MFi认证10000mAh双向快充移动电源、羽博300W便携式储能电源、征拓100W双向快充移动电源SuperTank Pro、RAVPOWER mAh 60W PD快充移动电源、努比亚红魔45W USB PD氘锋移动电源mAh等数十款产品采用。
全部拆解一览，来张全家福。
一颗降压转换器来自天钰科技，型号FR9855，是一颗18V输入，输出电流5.5A的同步降压转换器，内置降压MOS管，采用ESOP8封装。
GL3523外置的存储器特写。

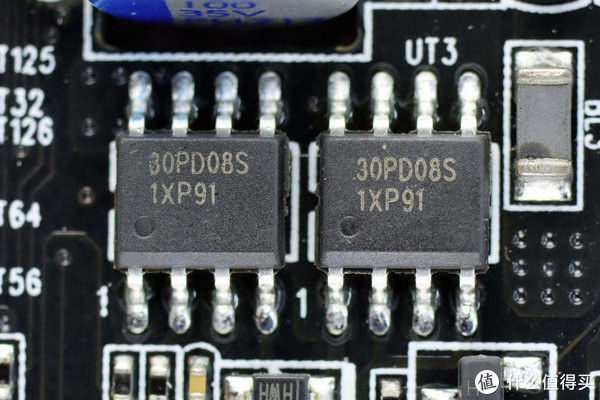

升压开关管来自新功率，型号NCEP1520K，是一颗耐压150V，导阻59mΩ的NMOS管，采用TO252封装。

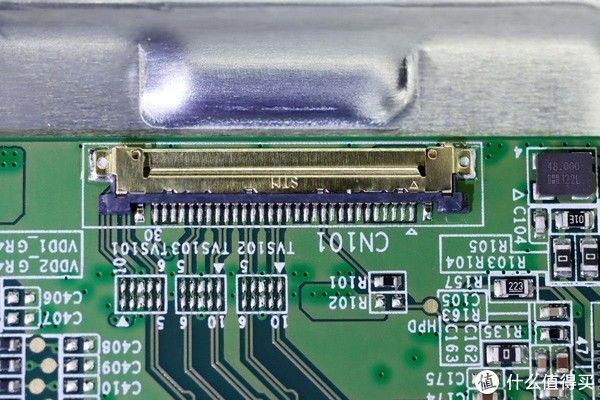

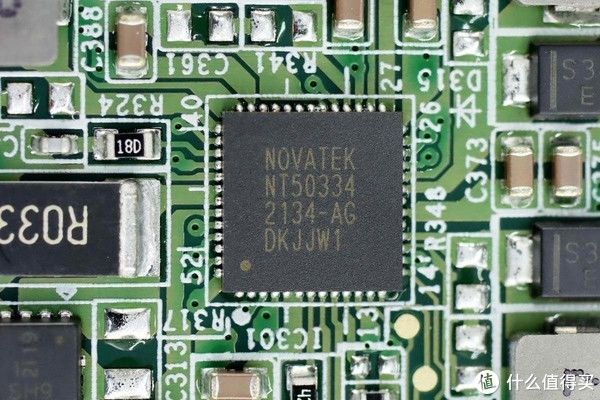

屏幕排线接口特写。
在另外一块散热片下面是两颗LLC开关管，与PFC升压开关管相同，均来自华润微，型号为CS13N50FA9R，是一颗耐压500V的NMOS，导阻为400mΩ，采用TO220F封装。
驱动板屏蔽铁板上也印有型号。
