拆解报告：Redmi红米27寸4K液晶显示器RMMNT27NU(3)
【作者】网站采编
【关键词】

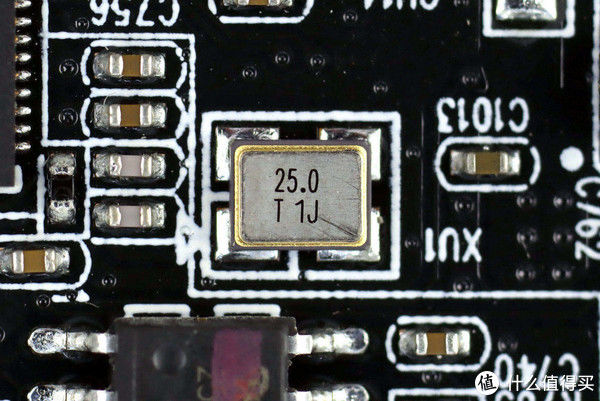

【摘要】:GL3523外置贴片晶振，25.0MHz。 压敏电阻来自科雅电子，型号HEL10D681K，用于输入过压保护。 电源芯片来自NOVATEK联咏，型号NT50334。 对应12V输出的滤波电容，GL3523外置贴片晶振，25.0MHz。
压敏电阻来自科雅电子，型号HEL10D681K，用于输入过压保护。
电源芯片来自NOVATEK联咏，型号NT50334。
对应12V输出的滤波电容，同样来自华威，规格为470μF25V，三颗并联。

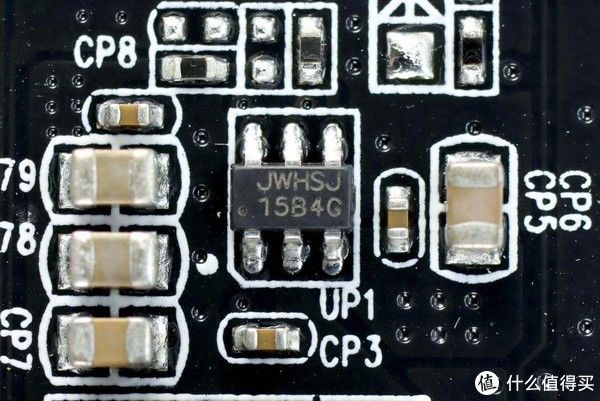

一颗降压转换器来自杰华特，型号JW5255。
最后来看看屏幕驱动板上的芯片。

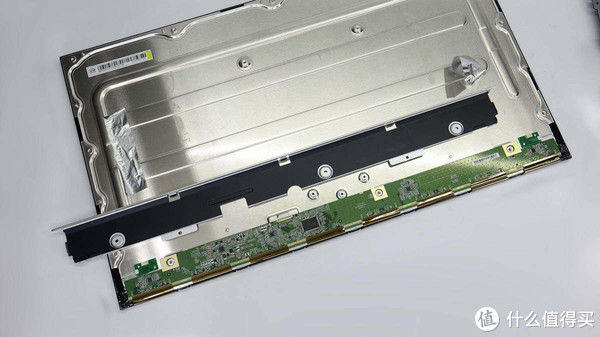

液晶模组背面一览，下部为驱动板，左右两侧背光排线采用小板延伸。
芯海CS32G020内置ARM M0内核，48MHz主频，内置64K程序存储器，4KB LDROM，8K SRAM，支持宽范围的工业控制应用和高性能处理场景，提供QFN24和QFN32封装。在红米这款显示器中用于USB PD协议功能，采用QFN32封装形式。
显示器液晶模组来自京东方，型号MV270QUM-N50，是一块27寸4K分辨率的液晶屏幕，分辨率为3840*2160。

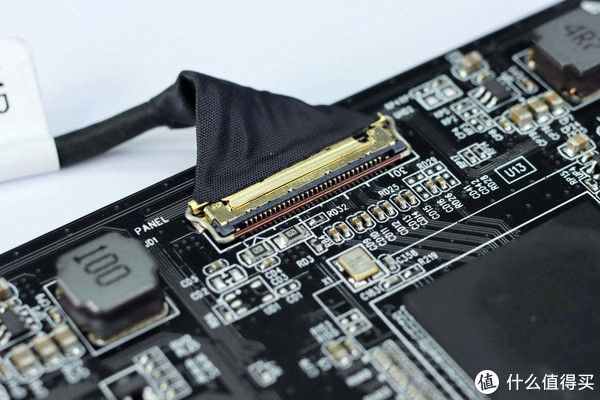

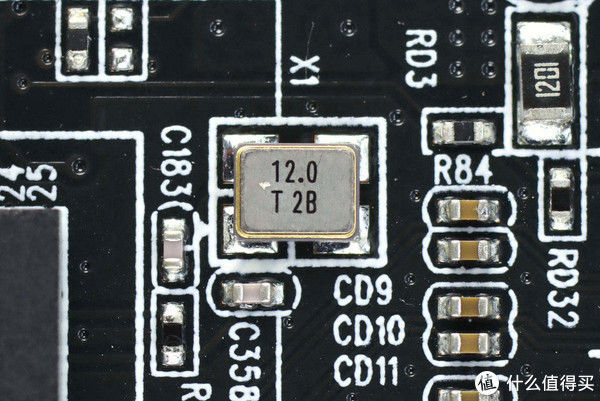

MST7554外置48.000MHz时钟晶振。
显示驱动芯片来自MSTAR晨星，型号MST7554。

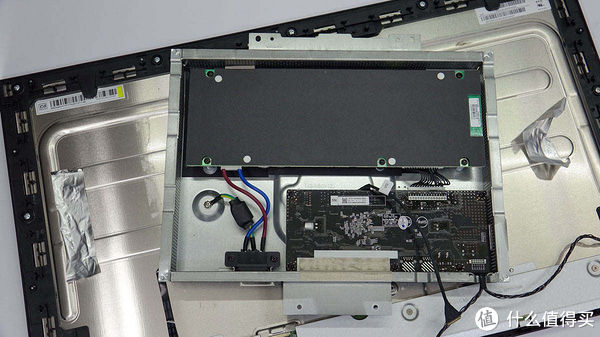

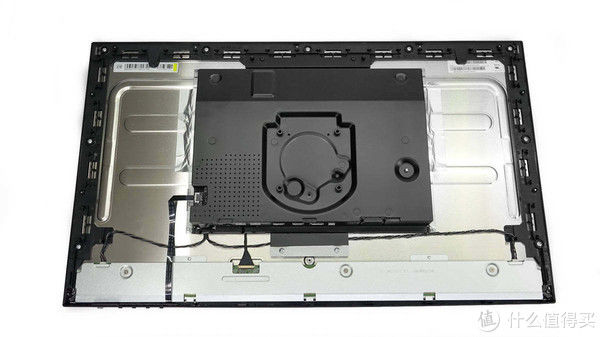

显示器屏幕固定在框架内部，对应屏幕驱动板的位置采用铁板固定屏蔽。

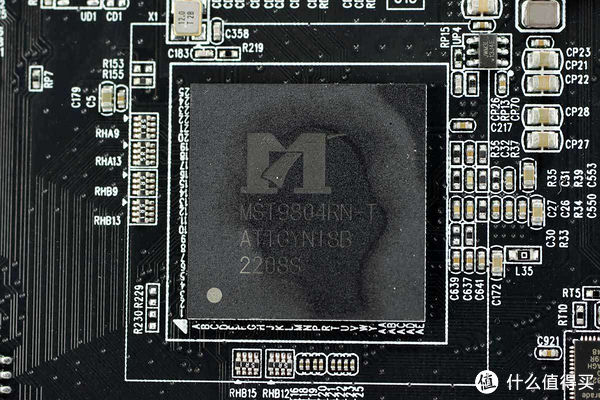

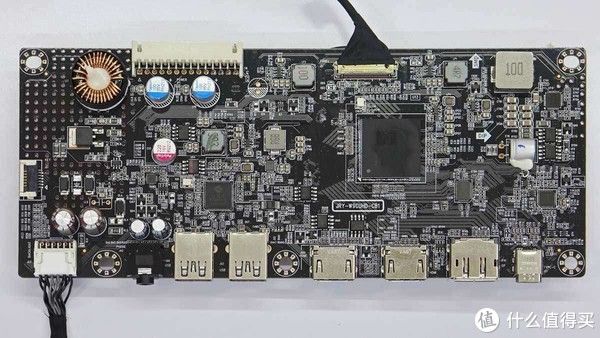

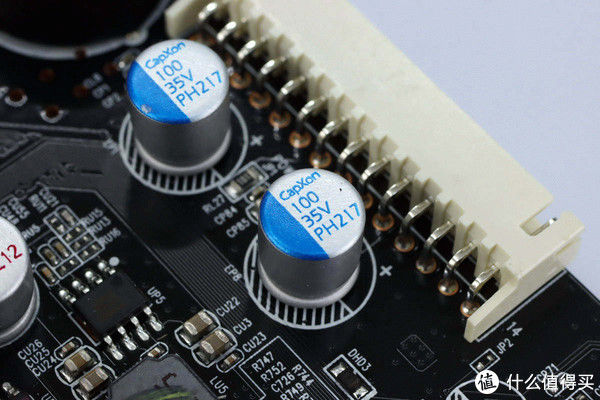

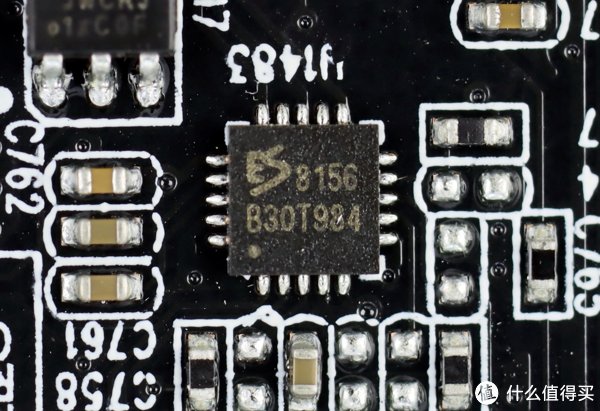

显示器主控芯片来自MSTAR晶晨半导体，型号MST9804，支持2K165Hz或者4K60Hz屏幕，内部集成2个DP 1.4和2个HDMI 2.0输入接口，支持立体声音频输出。
USB PD协议芯片来自芯海科技，型号CS32G020K8U6，是芯海科技推出的支持USB-C和PD3.0的USB-C控制器，该芯片适用于PC电源适配器、手机快充充电器、大功率移动电源、车充、USB HUB等领域。
前言
Redmi品牌特写。

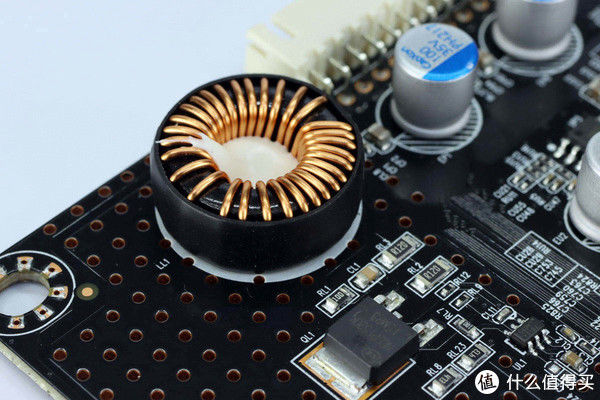

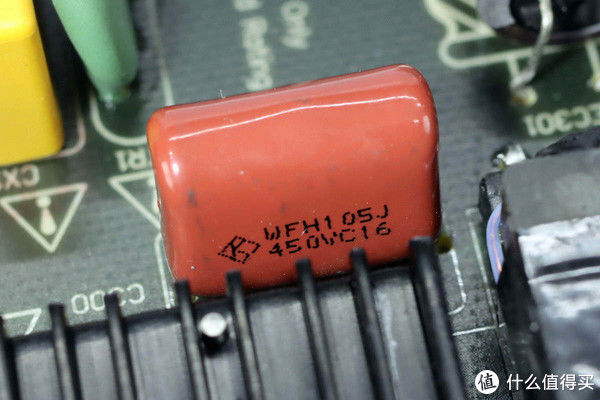

PFC升压电感采用利兹线绕制。

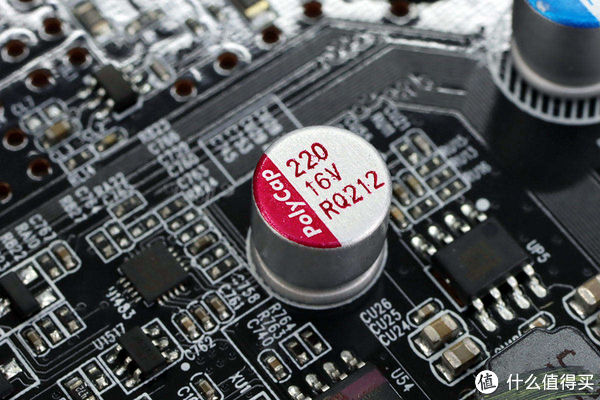

主控板背面焊接一颗存储器，左侧镂空焊接固态电容降低厚度。

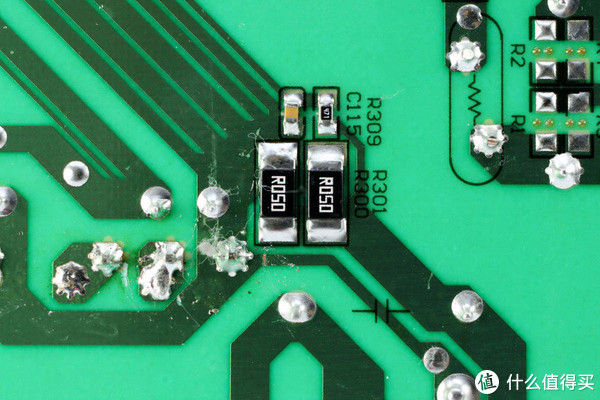

接下来首先介绍电源的主控芯片，这是一颗二合一的PFC+LLC控制器，来自NXP恩智浦，型号TEA8918BAT，这颗芯片内置PFC控制器和LLC控制器，将传统大功率电源中独立的PFC控制器和LLC控制器合二为一，提高集成度并简化设计。
在驱动板的另外一侧也有一颗。
侧面可以看到变压器采用利兹线绕制，用于降低高频损耗。

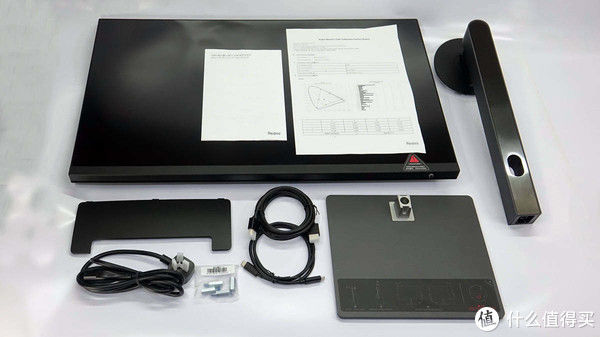

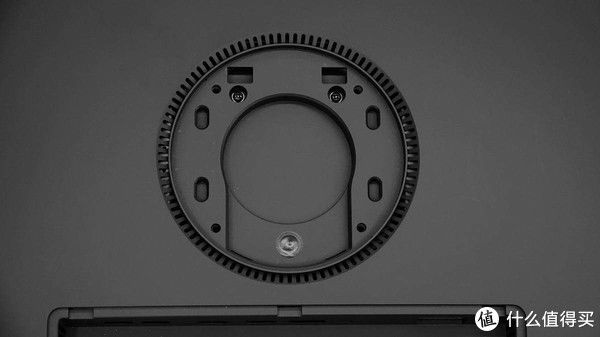

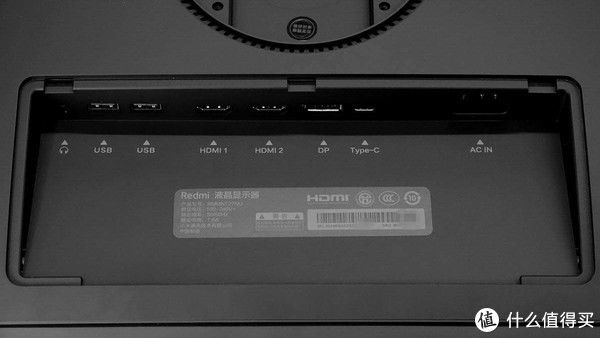

红米4K液晶显示器开箱
简单看完外观介绍，下面直入正题进行拆解，看看这款显示器的内部用料及设计。
在热敏电阻后面是黄色安规X2电容，规格为0.22μF。压敏电阻外套黑色热缩管。
输入端NTC热敏电阻用于抑制上电浪涌电流，丝印SCK0R78A。

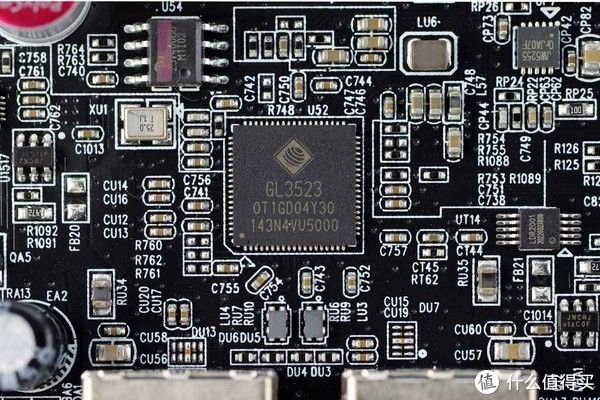

USB集线器芯片来自创惟，型号GL3523，是一款四口集线器芯片，分别用于两个USB-A接口连接外设。

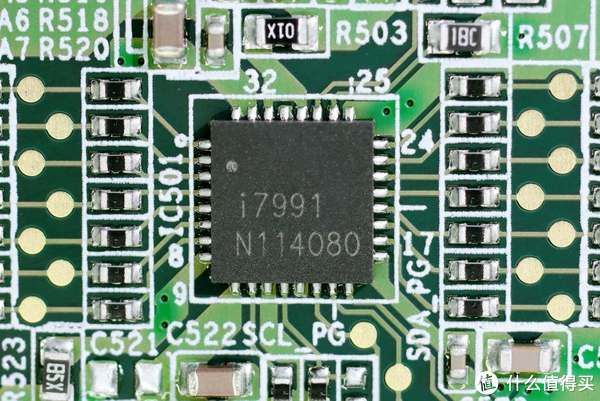

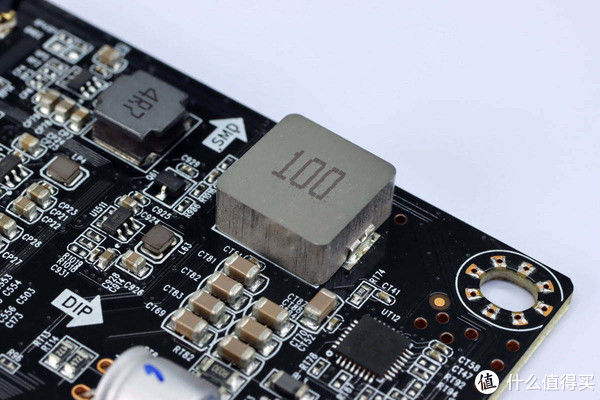

屏幕上一颗电源芯片，外围有多颗电感及电容，负责屏幕供电。

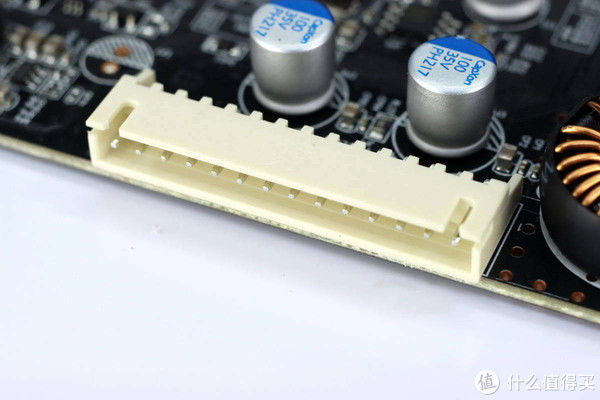

两颗丰宾电解电容用于背光输出滤波，规格为33μF 100V。在电容后面是整流二极管，通过大面积过孔进行散热。

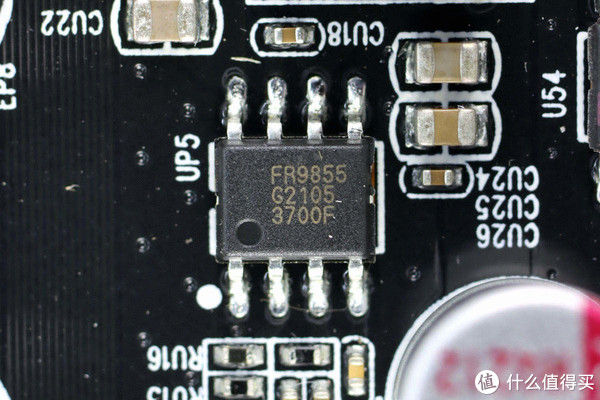

两块导热垫分别为降压转换器和主控芯片散热。
两颗肖特基二极管来自强茂，型号SBT20100VCT，电流20A，耐压100V，两颗并联，用于24V输出整流。
外壳内部的导热垫为输入整流桥散热。

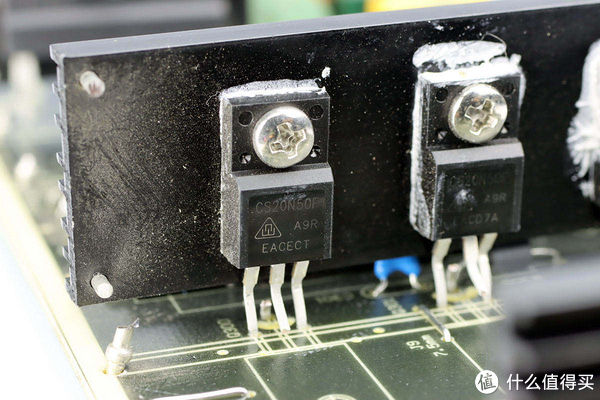

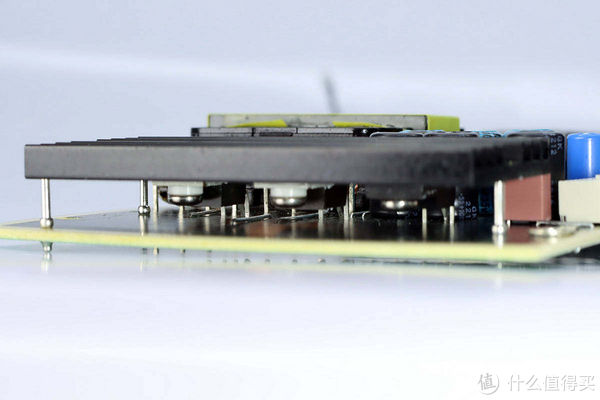

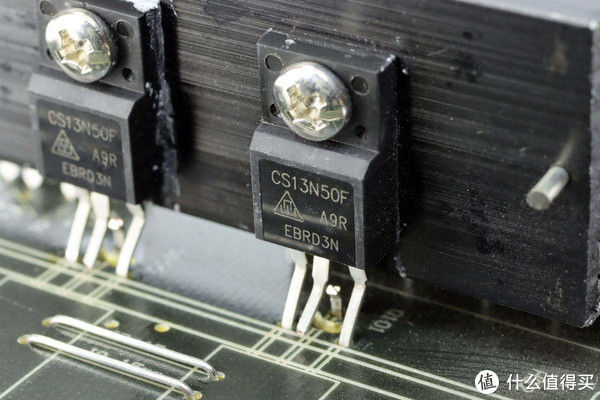

两颗PFC升压开关管均来自华润微电子，型号为CS20N50FA9R，是一颗耐压500V的NMOS，导阻为240mΩ，采用TO220F封装。
取下显示器外框，外框连接按键排线。
