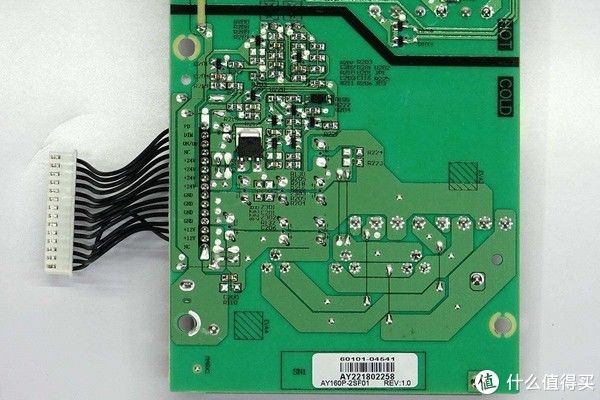

【摘要】:金属外壳内部是电源板和主控板，电源输入连接到电源板，电源板输出为主控板供电，提供USB PD供电和LED背光供电。电源板背面贴有麦拉片用于绝缘。 另

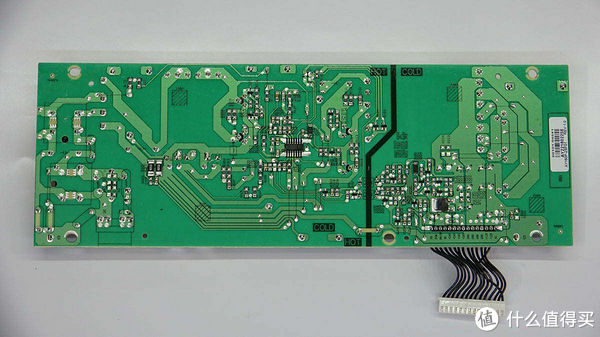

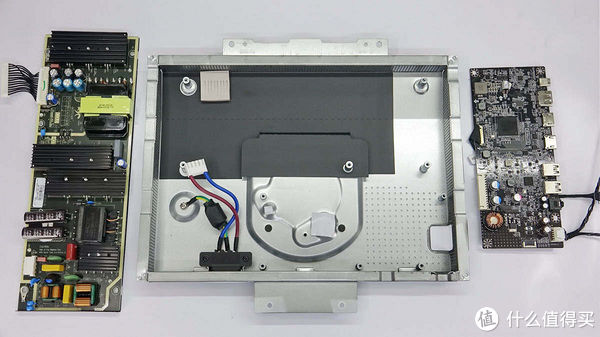

金属外壳内部是电源板和主控板，电源输入连接到电源板，电源板输出为主控板供电，提供USB PD供电和LED背光供电。电源板背面贴有麦拉片用于绝缘。
另外一路24V输入通过降压电路进行降压，实现65W的PD快充输出。10μH合金电感用于配合降压转换器进行降压。
作者：充电头网

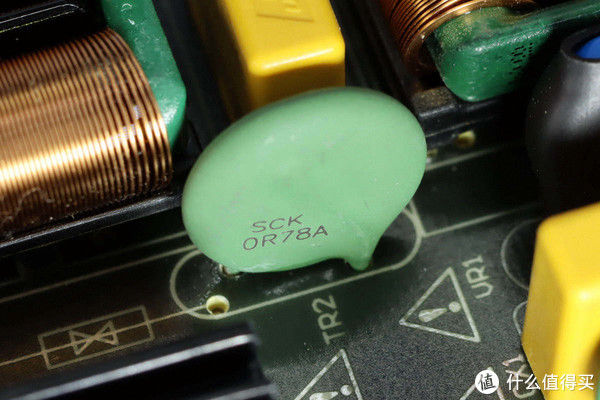

电源板输入延时保险丝规格为5A 250V。

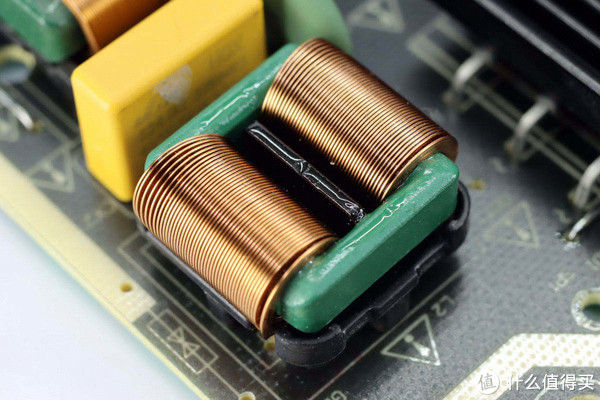

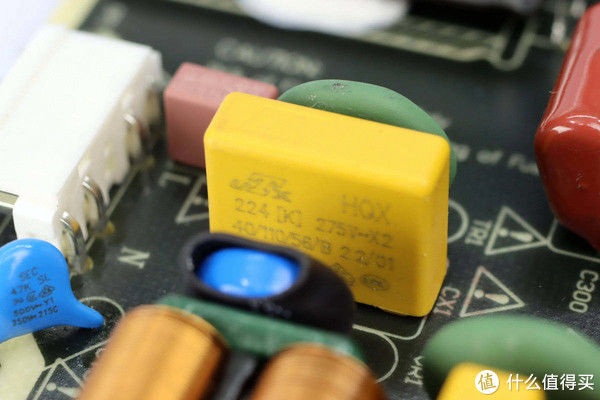

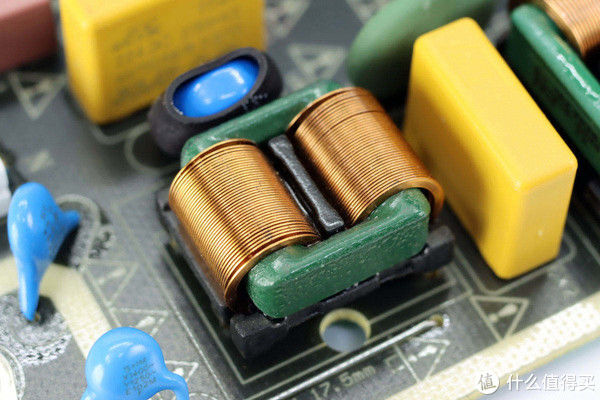

显示器内部的电源模块来自东莞奥源电子，型号AY160P-2SF01，总输出功率为160W，具备12V和24V输出。正面一览，左侧为次级部分，在散热片下是肖特基二极管，用于输出整流。中间两块散热片分别为LLC开关管和PFC升压，右侧散热片下是整流桥，最右侧是EMI滤波电路。

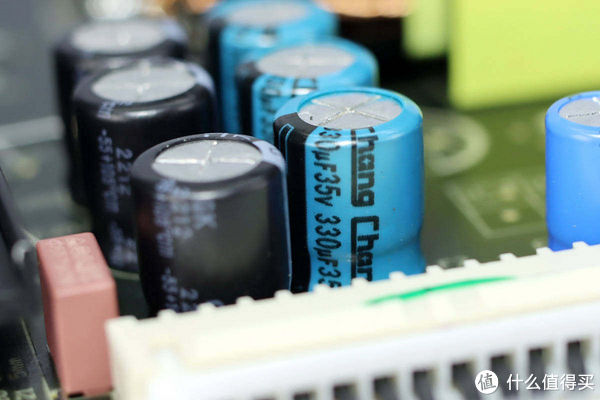

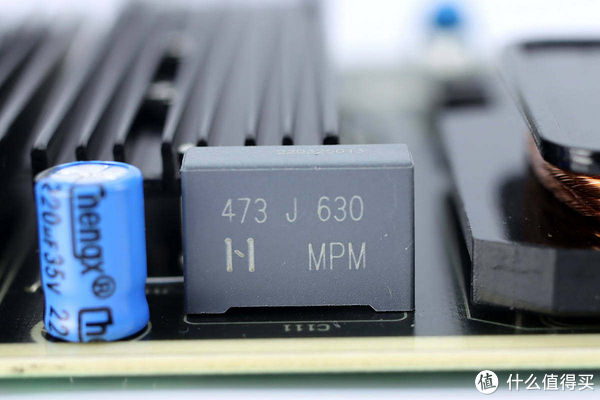

输出滤波电容规格为1μF 450V。

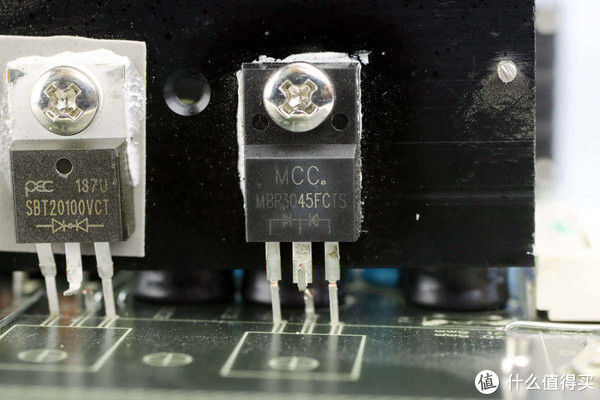

输出端散热片下方固定三颗肖特基二极管。
显示器电源板与控制板均采用金属外壳屏蔽，外壳外侧涂黑与后盖颜色一致。
红米4K液晶显示器拆解
背光输出接口，标注了输出正负极。

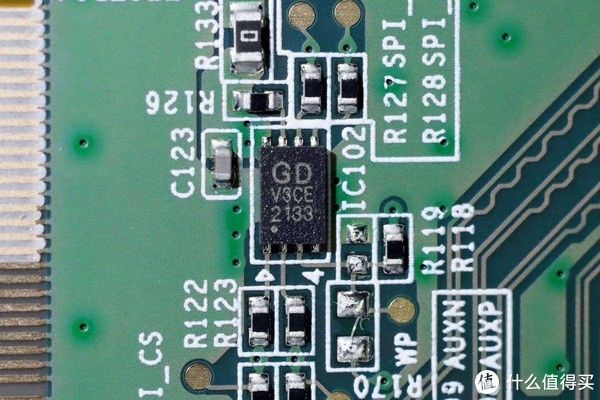

乐得瑞LDR2001用于USB转串口和Billboard功能。用于在计算机上显示功能受限不支持等情况。

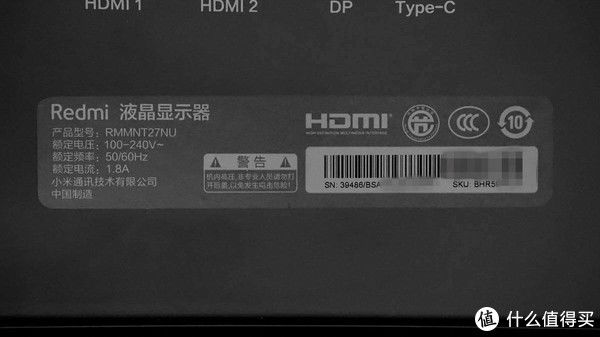

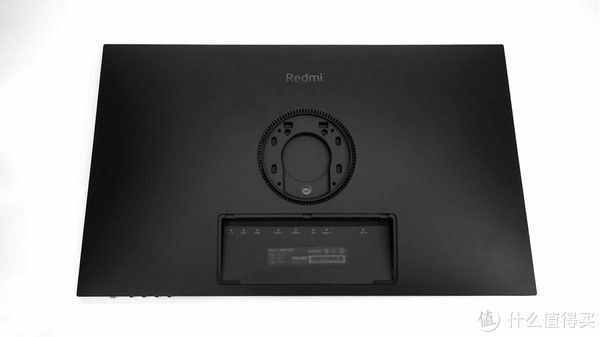

Redmi红米推出了一款27寸4K显示器，这款显示器采用IPS屏幕，具有178广视角，并使用DC调光，支持100% sRGB和95% DCI-P3色域。这款显示器与众不同的地方是内置了USB-C接口，不仅支持音视频传输、数据传输，还能给笔记本进行PD快充，最高功率可达65W。
谱瑞PS8822 USB/DP信号切换开关，用于DP Alt Mode交替模式下输出DP视频信号和USB连接。
两颗MOS管来自新洁能，型号NCE30PD08S，是一颗双PMOS管，耐压30V，导阻16mΩ，采用SOP8封装。

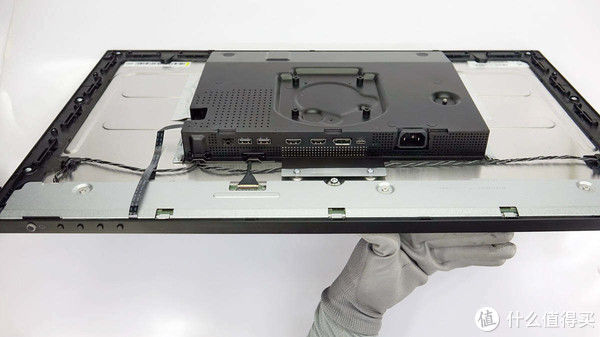

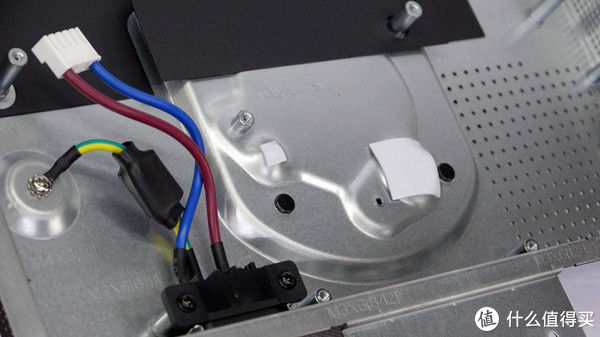

外壳侧面引出LED背光供电线，按键板排线和屏线。

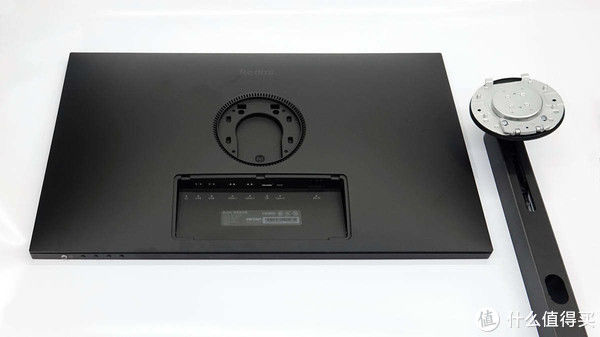

底部设有电源键、音量键等。
两颗高压滤波电容来自三莹电子，NFK系列高纹波长寿电容，电容规格为450V 56μF，两颗并联。
用于检测PFC开关管电流的取样电阻，2512封装，50mΩ，两颗并联。

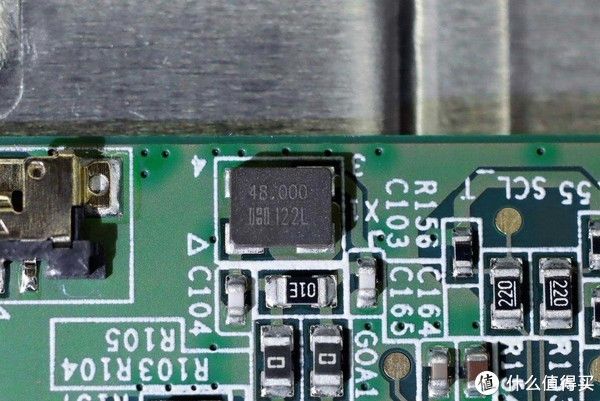

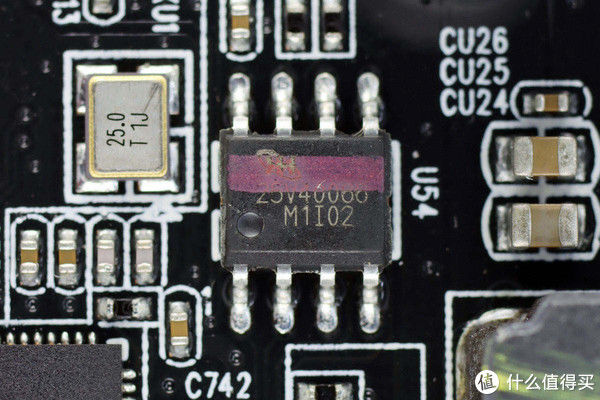

MST9804外置的12.0MHz时钟晶振。
